vDisk 云桌面集控管理平台：服务器/客户端快速部署指南
本文档旨在指导您快速部署 vDisk 云桌面集控管理平台（以下简称 vDisk 云桌面）的服务器端和客户端，以便您能够高效地集中管理和维护云桌面环境。本指南将涵盖从环境准备到客户端安装、镜像上传和桌面分发的全过程，帮助您快速搭建可用的云桌面系统。
适用场景
- 适用于需要集中管理大量桌面环境的企业或教育机构。
- 适用于需要快速部署和更新桌面镜像的场景。
- 适用于需要提供一致的用户体验和应用环境的场景。
前置条件
- 硬件环境：
- 服务器：根据终端数量选择合适的服务器配置，具体如下：
- 客户端：
终端数量 服务器数量 端口数量 容量 负载类型 备注 200-800 1 2 4T 单机负载 可选双网卡负载均衡 800-2000 2 2 4T+ 双机负载 推荐双服负载均衡 2000+ 2+ 2 4T+ 多机负载 推荐多服负载均衡 终端类型 CPU 内存 磁盘 备注 X86/X64 2G+ 1G+ 32G+ 终端内存在小于1G的环境下，软件可能无法正常运行 - 软件环境：
- 服务端操作系统：Windows Server 2008R2 及以上。
- 客户端操作系统：
- Windows 7/Server 2008R2 及以上（推荐）。
- Ubuntu、CentOS、Fedora、OpenSUSE、Debian、Mandriva、CentOS、RedHat、中标麒麟、StartOS 及其他 Linux 发行版。
注意：Windows 98/ME、Windows 2000、Windows XP/2003、Windows Vista/Server 2008 已不再支持。
- 网络环境：确保服务器和客户端在同一网络环境下，或者服务器能够通过网络访问到客户端。
服务器端部署
1. 安装服务端
- Windows 版服务端：直接运行安装程序，按照默认配置进行安装即可。
- Linux 版服务端：
- 将安装文件拷贝到服务器的 `/switch` 目录。
- 执行 `chmod 777 /switch` 命令赋予执行权限。
- 运行 `install.sh` 脚本进行安装（需要连接互联网）。
2. 初始化服务器

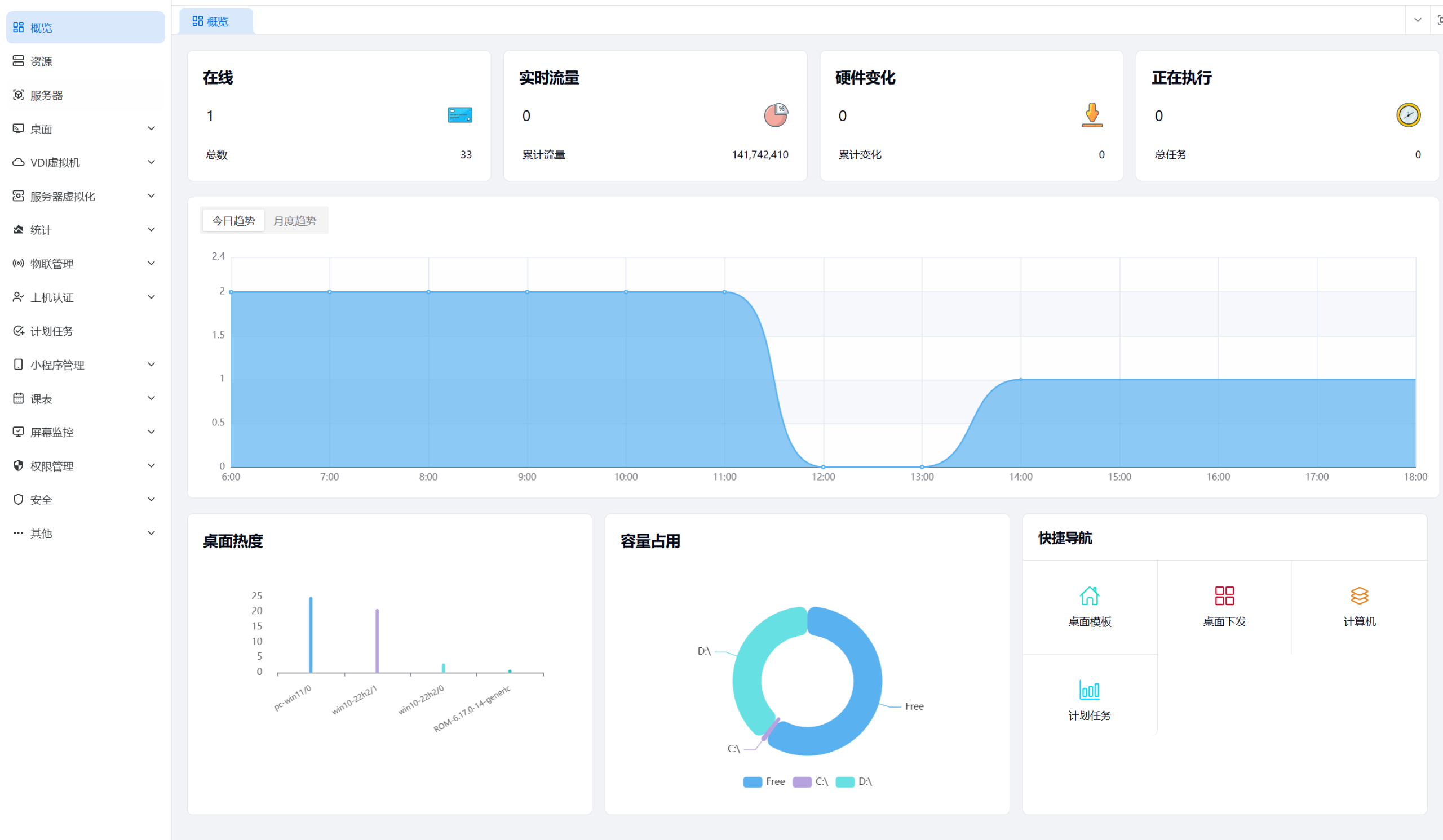

- 打开控制台：在浏览器中输入
http://服务器IP:7080打开 vDisk 云桌面的控制台。建议使用 Google Chrome 浏览器，版本需高于 Chrome 109。 - 登录：默认用户名：
admin，默认密码：123456。 - 初始化向导：

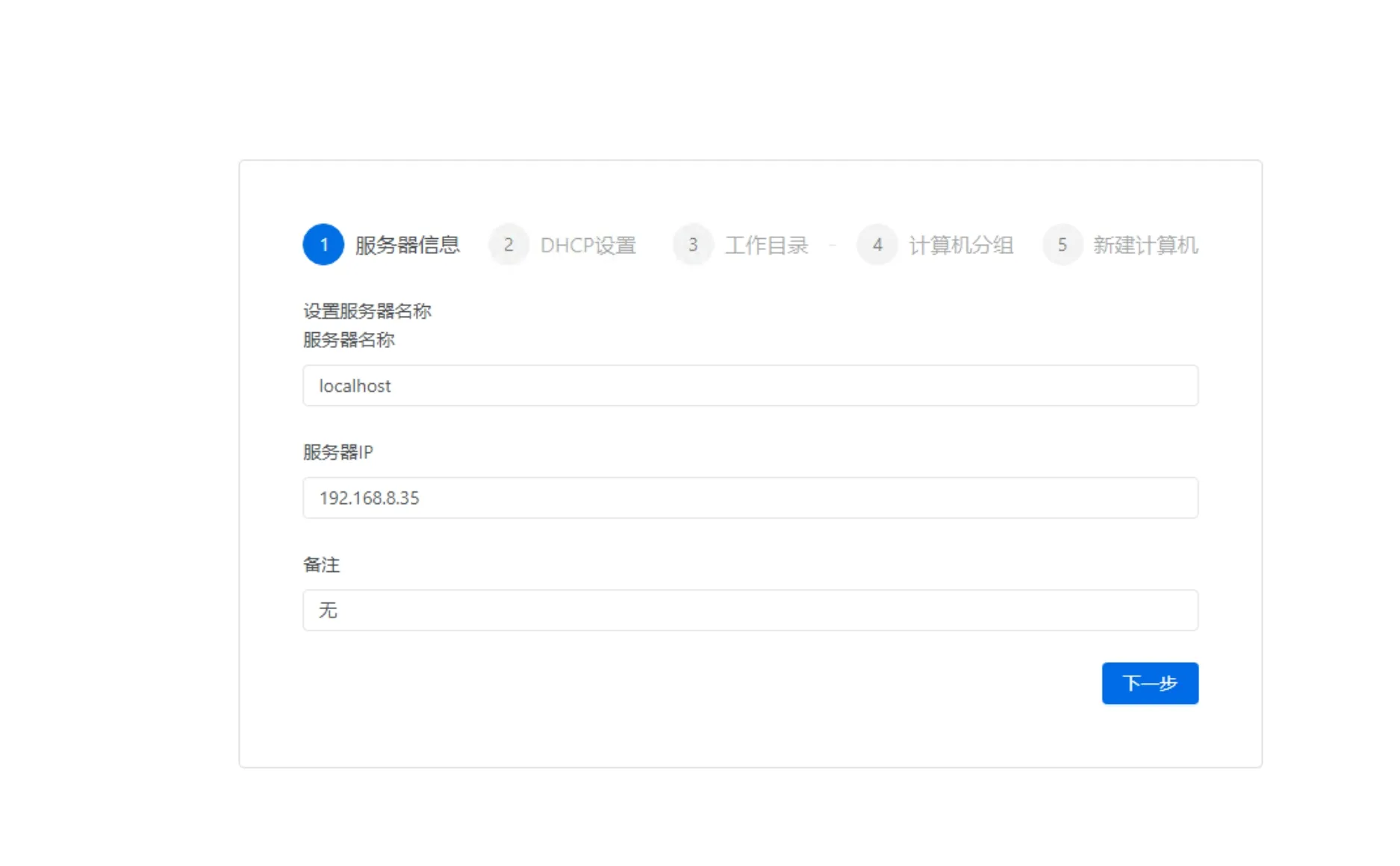

- 服务器名称：输入服务器名称，用于在多服务器环境中区分服务器。
- 服务器 IP：确认服务器 IP 地址是否正确，建议配置静态 IP。如果识别错误，请手动修改。
- 备注：填写服务器备注信息。

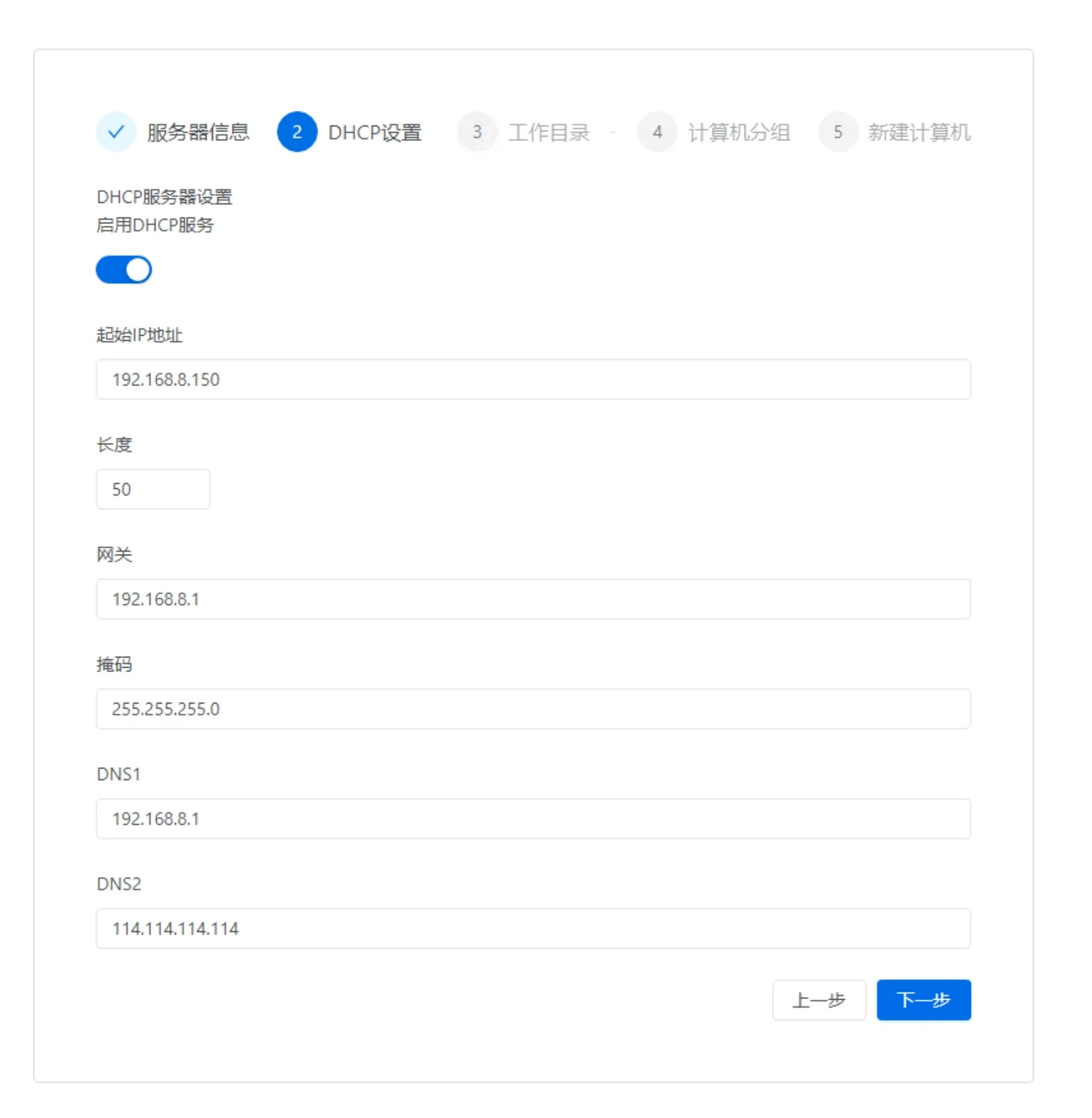

- 服务 DHCP 信息：
- 如果服务器和客户端在同一个局域网，则 DHCP 设置有效。否则，可以直接关闭 DHCP 服务。

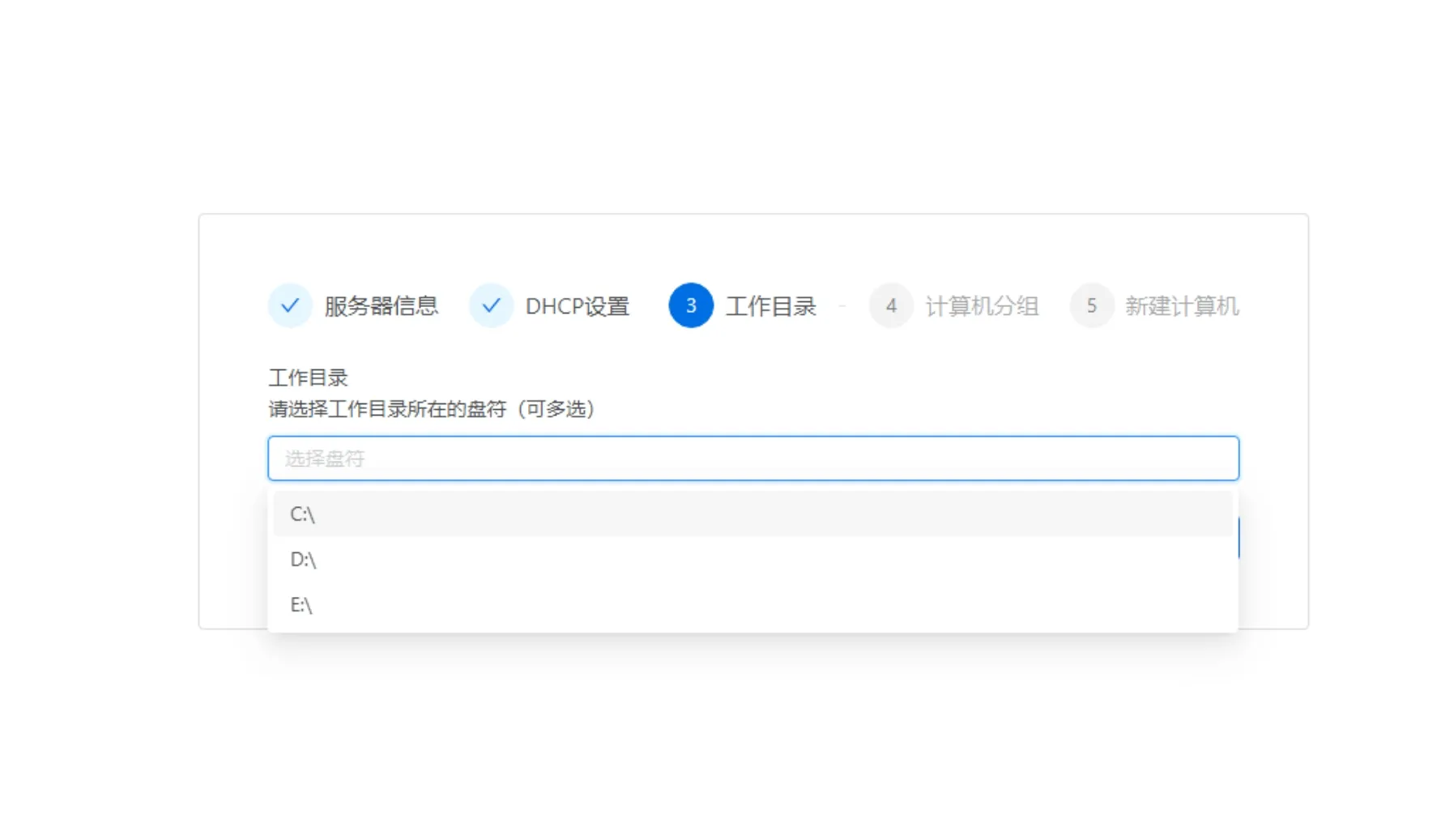

- 设置工作目录：选择客户端镜像的存储目录，建议组建 RAID 提高性能。可以同时选择多个目录。

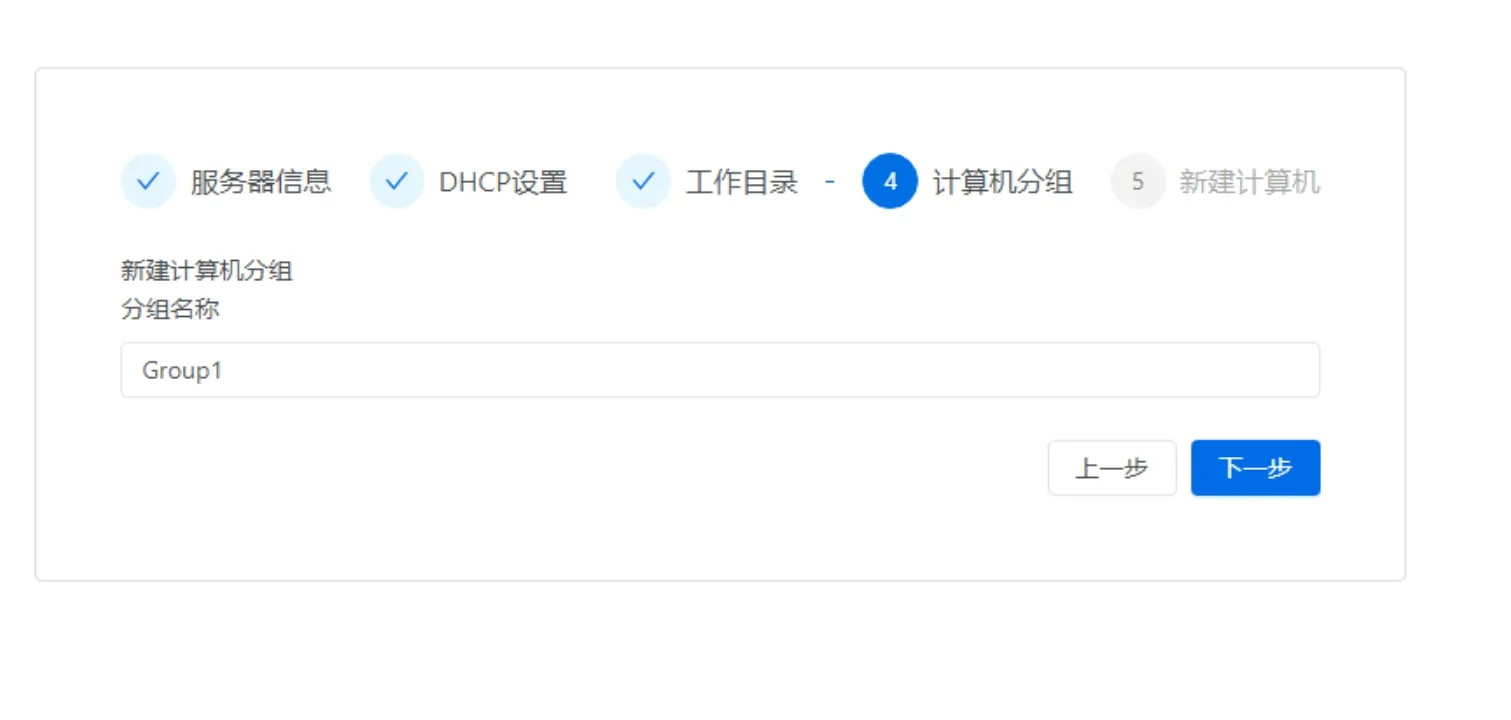

- 设置计算机分组：创建默认的计算机分组，后续可以根据需要创建更多分组。

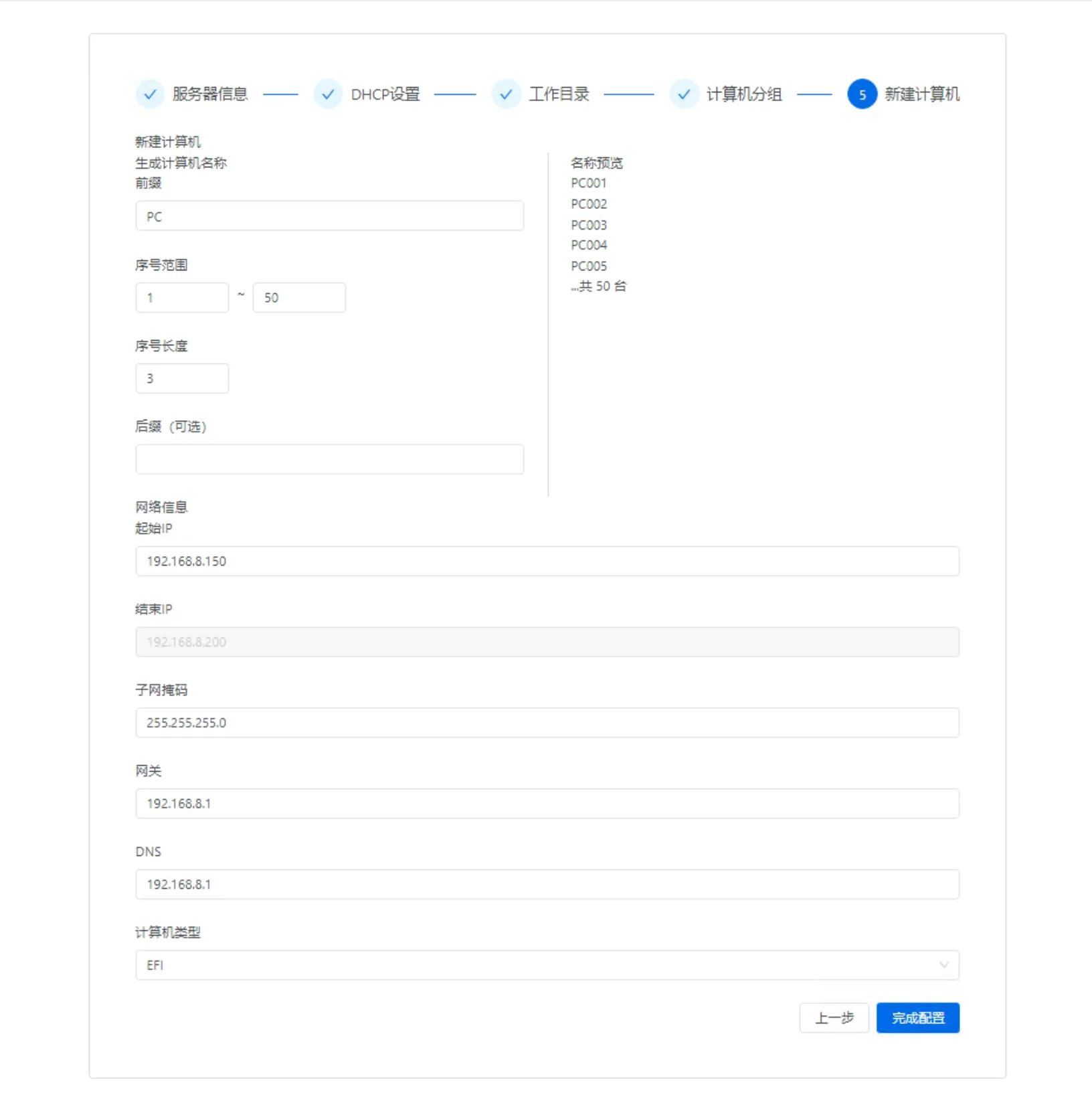

- 新建计算机：
- 选择计算机类型：EFI 或 BIOS。对于较老的机器，选择 BIOS。新机器建议使用 EFI。
- 完成：完成服务器初始化配置。
客户端部署
1. 安装客户端
- 在模板机上安装客户端：
- Windows 客户端：直接运行安装程序，按照默认配置进行安装即可。
- Linux 客户端：使用专用工具进行打包制作，具体步骤请参考 Linux 系统打包上传的相关文档。
- 客户端安装对系统的优化与修改：
- Windows 客户端：
- 自动禁用自动更新时更新系统驱动：防止网络启动时更新网卡驱动导致死机，以及防止驱动更新引起故障。
- 修改网卡的服务 start = 0：兼容网络启动，允许在未下发或下发失败时，先进行网络启动，一边使用一边缓存。
- 修改服务加载顺序：兼容网络启动，允许在未下发或下发失败时，先进行网络启动，一边使用一边缓存。
- 拦截物理磁盘读取：影响物理磁盘获取 Smart 信息。建议直接查看 X 盘的信息，X 盘会透传物理磁盘的 Smart 信息。也可以在软件的 “统计 -> SSD 健康状态” 中查看 SSD 的详细健康状态。
- 禁用网络发现：防止一个镜像兼容多种机器时，因为 IP 变化导致 Windows 10 弹出网络发现窗口。
- Linux 客户端：
- 完全禁用 NetworkManager：禁止用户在使用过程中配置 IP，防止 IP 配置混乱。
- Windows 客户端：
2. 上传镜像

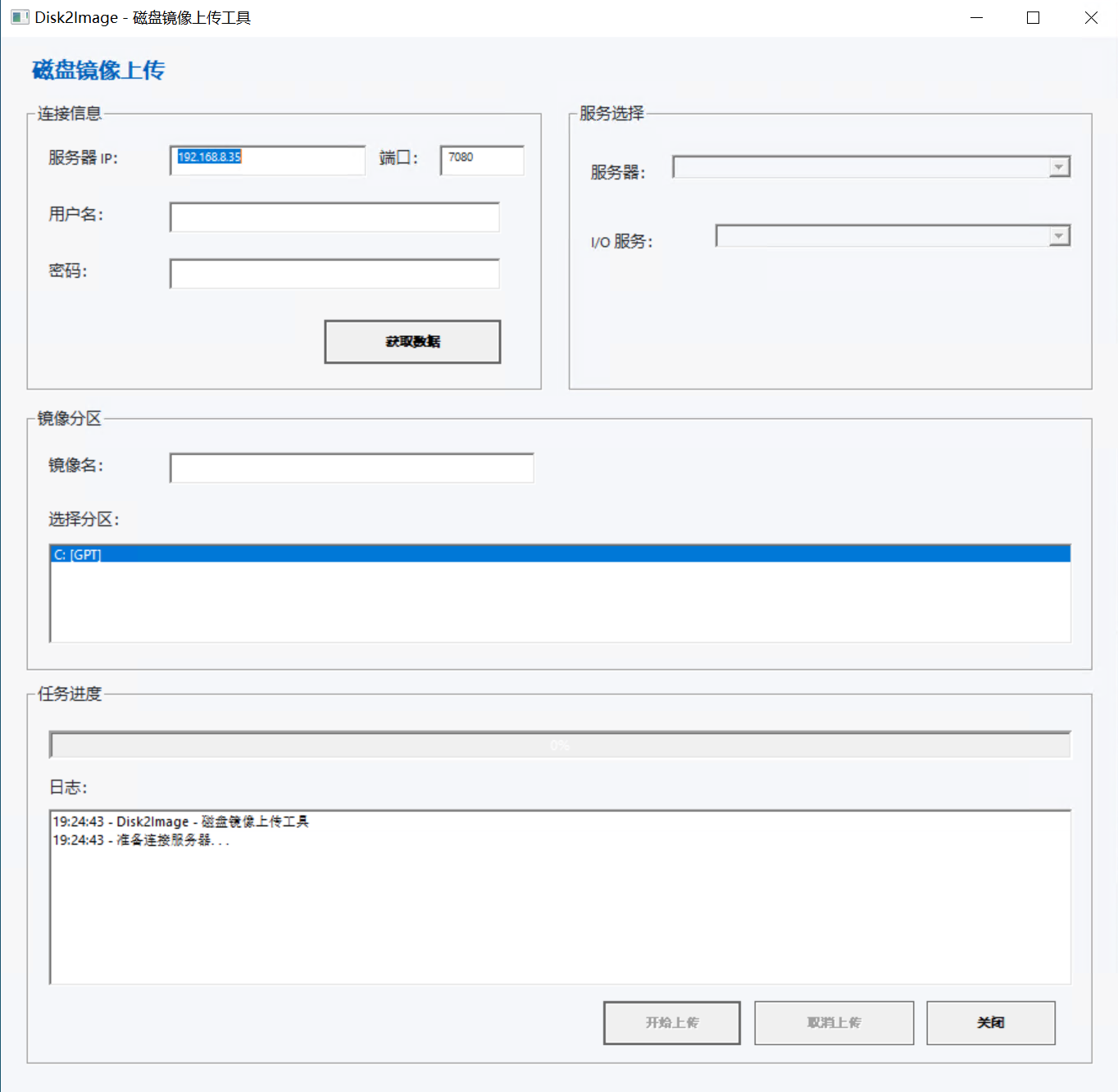

- Windows 客户端安装完成后，会自动打开镜像上传工具。

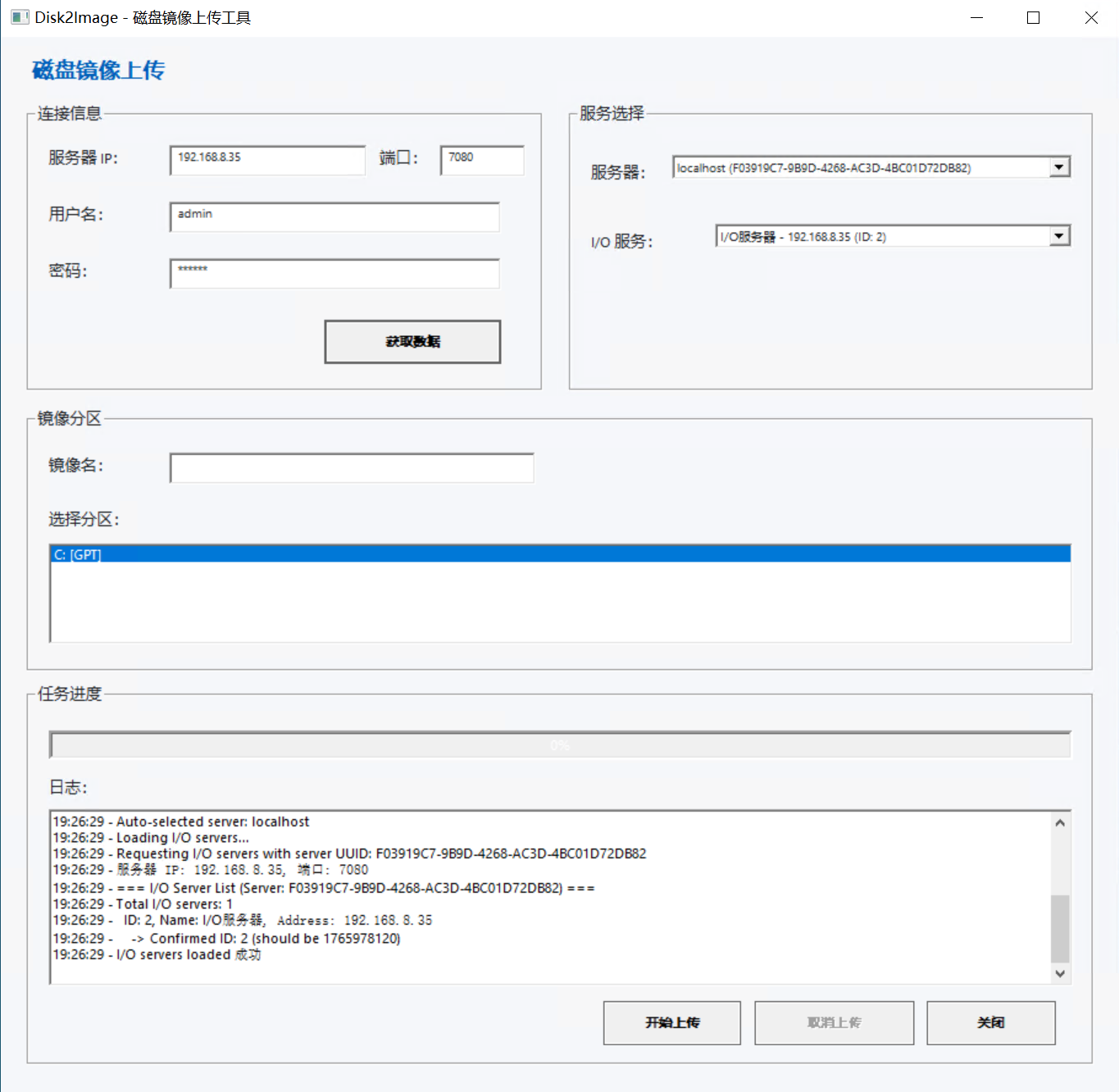

- 输入服务器 IP 地址、用户名和密码：默认用户名：
admin，默认密码：123456。 - 配置上传参数：
- 服务器选择：单服务器情况下，保持默认。
- 镜像名称：输入易于识别的镜像名称，例如
win1022h2。 - 选择分区：默认选择 C 盘，EFI 分区会自动一同上传。
- 开始上传：上传过程中不要对系统进行任何操作。
- 上传完成：上传完成后，开始上传按钮会从灰变可选。忽略上传完成后可能出现的警告信息，数据是正常的，不影响使用。
3. 应用镜像
- 控制台 -> 桌面 -> 桌面池：定位到刚刚上传的镜像，镜像后会显示版本号
1，表示上传成功。 - 选中镜像，点击 “应用”：弹出应用选择框。
- 填写桌面信息：
- 桌面名称：客户端开机时显示的桌面选择名称。
- 模板备注：桌面备注信息。
- 挂载桌面：
- 选中新建的桌面模板，点击 “挂载”，打开桌面挂载对话框。
- 选择要挂载的分组，点击 “确定”。
加入计算机
1. 新建计算机分组
- 定位到 桌面 -> 桌面管理。
- 新建分组：按照图示创建分组。根是上级组织名，例如 “实验楼/浦东校区”。小程序会根据这个主分类进行过滤，如果没有，小程序可能看不到分组信息。
2. 新建计算机
- 定位到 桌面 -> 桌面管理 -> 计算机 -> 新增。
- 填写计算机信息：
- 所属分组：选择子节点，不要把计算机建在根节点或中间节点。
- 名称前缀：输入计算机名的前缀，最好是教室名称，例如
202-。 - 其他网络信息：按照教室实际信息进行填写。
- 计算机类型：现在默认都是 EFI 启动，如果是 BIOS，请选择 BIOS。
- 维护通道：保持默认开启。在下载完成后，会触发一次自动维护，此时会自动对系统进行优化。如果把驱动放在客户端的
c:\tools目录下，可触发驱动自动安装。
3. 切换默认加入分组
- 定位到 桌面 -> 桌面管理 -> 计算机 -> 加入配置。
- 默认加入分组：选择刚刚新建的分组。
4. 启动计算机
4.1 PXE 启动（服务器和客户端在同一个局域网）
- 主流计算机网络启动的快速调用方法：
- 主流计算机关闭系统安全启动（Secure Boot）：
- 使用网络启动开机。
- 在超时结束后，会自动进入 ROM。 如不想等待，直接按 F7 也可直接进入。
- 选择要绑定的计算机。
- 选择后，直接进入主界面。
- 重复上面的步骤，把整个教室的计算机全部加入进来。 加入时，请按计算机座次后正确加入。
- 加入时，如果列表计算机过多，可先进行 F5 刷新列表后，再选择。
| 品牌/类型 | 按键（开机时连续按） | 备注 |
|---|---|---|
| 联想 (Lenovo) | F12 或 Fn+F12 | 部分机型为 F12 选择启动项 |
| 戴尔 (Dell) | F12 | 开机出现 Dell 标志时按 |
| 惠普 (HP) | F12 或 F9 | 商用多为 F12，部分为 F9 |
| 华硕 (ASUS) | F8 或 Esc | 按 Esc 进入启动菜单后选 PXE |
| 宏碁 (Acer) | F12 | 开机时连续按 |
| 华为 (Huawei) | F12 | 台式/笔记本多为 F12 |
| 小米 (Xiaomi) | F12 | 笔记本多为 F12 |
| 清华同方 | F12 | 常见为 F12 启动菜单 |
| 神州 (Hasee) | F7 或 F12 | 视型号而定 |
| 英特尔 NUC | F10 | 部分型号为 F10 |
| 通用/其他 | F12、F11、F8、Esc | 多数主板为 F12 或 Esc |
| 品牌/类型 | 进 BIOS 按键 | 安全启动关闭路径（大致） | 备注 |
|---|---|---|---|
| 联想 (Lenovo) | F1 或 F2 | Security → Secure Boot → Disabled | 部分在 Boot 下，需先设密码再可改 |
| 戴尔 (Dell) | F2 | Boot → Secure Boot → Disabled | 或 Security → Secure Boot Enable 关掉 |
| 惠普 (HP) | F10 或 Esc | System Configuration → Boot Options → Secure Boot → Disabled | 部分为 Security 菜单下 |
| 华硕 (ASUS) | Del 或 F2 | Boot → Secure Boot → OS Type 改为 Other OS，或 Secure Boot 关 | 部分需 Advanced → Boot 下 |
| 宏碁 (Acer) | F2 | Security → Secure Boot → Disabled | 部分机型在 Main 或 Boot 下 |
| 华为 (Huawei) | F2 或 F12 | Security → Secure Boot → Disabled | 与启动项同界面时选 Security 进入 |
| 小米 (Xiaomi) | F2 | Security → Secure Boot → Disabled | 部分在 Boot 选项中 |
| 清华同方 | Del 或 F2 | Security / Boot → Secure Boot → Disabled | 视 BIOS 版本而定 |
| 神州 (Hasee) | Del 或 F2 | Security → Secure Boot → Disabled | 或 Boot 菜单下 |
| 英特尔 NUC | F2 | Boot → Secure Boot → Disabled | 部分在 Security 页 |
| 通用/其他 | Del、F2、F1、Esc | Security 或 Boot → Secure Boot → Disabled | 名称可能为 Secure Boot Enable 关闭 |
4.2 使用 U 盘引导进入 ROM（服务器与机房，不在同一个局域网，跨 VLAN，校区，互联网）
- 下载 U 盘引导工具。
- 制作 U 盘启动盘：
- 注意：制作 U 盘启动盘会清空 U 盘数据，请提前备份。
- 在
select device时，确保选择的是 U 盘。 - 输入服务器 IP 地址到
boot server ip字段。
- 使用 U 盘启动第一台计算机。
- 主流计算机启动菜单的快速调用方法：
- 主流计算机关闭系统安全启动（Secure Boot）：
- U 盘第一次启动时，会提示输入服务器 IP、客户端 IP 等信息。如果能正常连接上服务器，会进入选择计算机的过程，选择后，进入主界面。
- 选择计算机时，请注意计算机的编号顺序。在日常管理中，编号都是标记计算机位置的重要参考。
- 如果引导失败，请先确认关闭了安全启动（Secure Boot）。
- 使用第一台已启动的计算机，开启 DHCP 中继。
- 第一次进入时，使用 F2 设置局域网的 IP 信息和服务器 IP。确定后，开始连接服务器，并进入计算机绑定页面。
- 绑定成功后，按下 F7，或点击 DHCP 中继菜单。
- DHCP 中继会根据当前网络环境，自动填入相关信息。此时如果无需修改，直接点击启动中继即可。
- 注意：一个广播域内，只能开一台 DHCP 代理，多了引起 IP 冲突。
- 其他计算机，选择网络启动，进行加入。方法参考 4.1 章节。
| 品牌/类型 | 按键（开机时连续按） | 备注 |
|---|---|---|
| 联想 (Lenovo) | F12 或 Fn+F12 | 部分机型为 F12 选启动项，再选 USB |
| 戴尔 (Dell) | F12 | 出现 Dell 标志时按，选 USB 或 UEFI USB |
| 惠普 (HP) | F9 或 F12 | 多为 F9 启动菜单，部分为 F12 |
| 华硕 (ASUS) | F8 或 Esc | 按 Esc 进启动菜单后选 U 盘 |
| 宏碁 (Acer) | F12 | 开机连续按，在菜单中选 USB |
| 华为 (Huawei) | F12 或 F7 | 台式/笔记本多为 F12 |
| 小米 (Xiaomi) | F12 | 进启动菜单后选 USB 设备 |
| 清华同方 | F12 | 常见为 F12 调出启动菜单 |
| 神州 (Hasee) | F7 或 F12 | 视型号而定，选 USB 启动 |
| 英特尔 NUC | F10 | 部分型号 F10 为启动菜单 |
| 通用/其他 | F12、F11、F8、Esc | 多数为 F12 或 Esc 进启动菜单选 U 盘 |
| 品牌/类型 | 进 BIOS 按键 | 安全启动关闭路径（大致） | 备注 |
|---|---|---|---|
| 联想 (Lenovo) | F1 或 F2 | Security → Secure Boot → Disabled | 部分在 Boot 下，需先设密码再可改 |
| 戴尔 (Dell) | F2 | Boot → Secure Boot → Disabled | 或 Security → Secure Boot Enable 关掉 |
| 惠普 (HP) | F10 或 Esc | System Configuration → Boot Options → Secure Boot → Disabled | 部分为 Security 菜单下 |
| 华硕 (ASUS) | Del 或 F2 | Boot → Secure Boot → OS Type 改为 Other OS，或 Secure Boot 关 | 部分需 Advanced → Boot 下 |
| 宏碁 (Acer) | F2 | Security → Secure Boot → Disabled | 部分机型在 Main 或 Boot 下 |
| 华为 (Huawei) | F2 或 F12 | Security → Secure Boot → Disabled | 与启动项同界面时选 Security 进入 |
| 小米 (Xiaomi) | F2 | Security → Secure Boot → Disabled | 部分在 Boot 选项中 |
| 清华同方 | Del 或 F2 | Security / Boot → Secure Boot → Disabled | 视 BIOS 版本而定 |
| 神州 (Hasee) | Del 或 F2 | Security → Secure Boot → Disabled | 或 Boot 菜单下 |
| 英特尔 NUC | F2 | Boot → Secure Boot → Disabled | 部分在 Security 页 |
| 通用/其他 | Del、F2、F1、Esc | Security 或 Boot → Secure Boot → Disabled | 名称可能为 Secure Boot Enable 关闭 |
确认挂载桌面
- 定位到 桌面 -> 桌面池 -> 挂载。
- 增加系统：挂载桌面。
- 删除系统：在挂载桌面的对话框中取消勾选。
下载桌面
- 定位到 桌面 -> 桌面管理 -> 下发桌面 -> 链式下发。
- 下载时，会自动区分不同网速的计算机。
- 如果下载的数据大于本地可用容量，会直接下载失败。
- 下载时，如果没有下载完，桌面会自动隐藏（如果不隐藏，大概率会启动失败，因为数据不完整）。
- 没有下载完导致的隐藏，使其下载完，就会自动显示了。
网络启动（在第六步，开始下载后，有速度后，直接重启计算机）
- 网络启动时，会一边缓存一边启动，下载完成后，会自动转化成本地启动。
- 网络启动主要作为应急启动（桌面未下载完成），硬盘容量不够，安全特殊场景使用。 由于无法提供离线启动，正常使用时，还请进行下载。
- 如果开机，弹出自动下载，可在 控制台 -> 桌面管理 -> 下发桌面 -> 清空下载任务。 由于网络资源有限，在网络启动时，在下载桌面，会导致操作很卡。
- 同一台计算机，支持 缓存启动 + 网络启动的组合。 对于不长期使用的桌面，可考虑只定义网络启动。
常见问题排查
- 客户端无法启动：
- 检查服务器 IP 地址是否配置正确。
- 检查客户端是否已正确加入计算机分组。
- 检查客户端是否已正确挂载桌面。
- 检查防火墙是否阻止了 vDisk 云桌面的相关端口。
- 确认 BIOS 中已关闭 Secure Boot。
- 上传镜像失败：
- 检查网络连接是否正常。
- 检查服务器磁盘空间是否足够。
- 检查上传工具的版本是否与服务器版本兼容。
- 网络启动速度慢：
- 检查服务器网络带宽是否足够。
- 检查客户端网络环境是否良好。
- 考虑使用 SSD 硬盘作为镜像存储介质。
落地建议
- 服务器硬件配置：根据实际终端数量选择合适的服务器配置，建议预留一定的冗余。
- 网络环境：确保服务器和客户端之间的网络连接稳定可靠，建议使用千兆网络。
- 镜像管理：定期更新和维护桌面镜像，保持系统和应用软件的最新状态。
- 用户权限管理：合理分配用户权限，确保系统安全。
- 监控和维护：定期监控服务器和客户端的运行状态，及时处理异常情况。
通过本指南，您应该能够成功部署 vDisk 云桌面集控管理平台，并开始体验云桌面带来的便利。如果在部署过程中遇到任何问题，请参考官方文档或联系技术支持。
